다양한 씰 유형의 교반기의 압력-온도 등급은 무엇입니까?

안녕하세요! 교반기용 씰 유형 공급업체로서 저는 최근 다양한 씰 유형의 압력-온도 등급에 대해 많은 질문을 받았습니다. 그래서 저는 몇 가지 통찰력을 공유하고 귀하의 요구 사항에 맞는 올바른 선택을 할 수 있도록 돕기 위해 이 블로그를 구성할 것이라고 생각했습니다.

먼저 압력-온도 등급이 중요한 이유에 대해 이야기해 보겠습니다. 교반기를 사용할 때 씰은 공정 유체를 억제하고 누출을 방지하는 데 중요한 역할을 합니다. 적용 분야의 압력 및 온도 조건은 씰의 성능과 수명에 큰 영향을 미칠 수 있습니다. 압력이 너무 높거나 온도가 씰의 정격 범위를 벗어나면 씰이 파손될 수 있으며, 이로 인해 제품 오염, 장비 손상, 안전 위험 등 모든 종류의 문제가 발생할 수 있습니다.

이제 다양한 유형의 씰과 압력, 즉 온도 등급에 대해 살펴보겠습니다.

단일 기계적 씰

단일 기계적 씰은 교반기에 사용되는 가장 일반적인 씰 유형 중 하나입니다. 디자인이 상대적으로 간단하고 비용 효율적입니다. 이러한 씰은 일반적으로 회전 씰 면과 고정 씰 면으로 구성되며, 이들은 스프링이나 기타 수단으로 함께 고정됩니다.

단일 메카니컬 씰의 압력-온도 등급은 사용된 재료와 설계에 따라 크게 달라질 수 있습니다. 일반적으로 최대 약 10~15bar의 압력과 -20°C~150°C 범위의 온도를 처리할 수 있습니다. 그러나 일부 고성능 단일 기계식 씰은 더 높은 압력과 온도를 처리할 수 있습니다. 예를 들어 탄화규소와 같은 고급 소재로 제작된 씰은 최대 20bar의 압력과 최대 200°C의 온도를 견딜 수 있습니다.

단일 기계식 씰은 압력과 온도 조건이 상대적으로 온화한 응용 분야에 적합합니다. 식품 및 음료, 의약품, 수처리와 같은 산업에서 자주 사용됩니다.

이중 기계적 밀봉

이중 기계식 씰은 단일 기계식 씰에 비해 추가 보호 계층을 제공합니다. 이는 두 세트의 씰 면으로 구성되며, 그 사이에 완충액이 있습니다. 이 완충액은 씰을 윤활하고 냉각시키며 공정 유체가 누출되는 것을 방지하는 데 도움이 됩니다.

이중 메카니칼 씰에는 탠덤형과 반대형의 두 가지 주요 유형이 있습니다. 탠덤 이중 메카니컬 씰은 씰 면이 직렬로 배열되어 있는 반면, 대향형 이중 메카니컬 씰은 씰 면이 연속적으로 배열되어 있습니다.

이중 메카니컬 씰의 압력-온도 등급은 일반적으로 단일 메카니컬 씰보다 높습니다. 이 제품은 최대 30bar의 압력과 -40°C~250°C 범위의 온도를 처리할 수 있습니다. 일부 특수 이중 기계식 씰은 더 높은 압력과 온도도 처리할 수 있습니다.

이중 기계적 씰은 공정 유체가 위험하거나 독성이 있거나 인화성이 있는 응용 분야에 이상적입니다. 또한 압력과 온도 조건이 더 극단적인 응용 분야에도 사용됩니다. 에 대해 자세히 확인할 수 있습니다.원자로용 이중 기계적 씰그리고교반기용 이중 기계적 씰우리 웹사이트에서.

카트리지 씰

카트리지 씰은 설치 및 유지 관리가 쉬운 사전 조립된 장치입니다. 씰 표면, 스프링, O-링 등 ​​필요한 모든 구성 요소가 이미 하우징에 설치되어 제공됩니다.

카트리지 씰의 압력-온도 등급은 이중 기계적 씰의 등급과 유사합니다. 이 제품은 최대 30bar의 압력과 -40°C~250°C 범위의 온도를 처리할 수 있습니다. 카트리지 씰은 교체가 쉽고 가동 중지 시간을 줄일 수 있기 때문에 교반기에 널리 사용됩니다.

가스 - 윤활 씰

가스 윤활 씰은 질소와 같은 가스를 사용하여 씰 표면을 윤활합니다. 공정 유체가 휘발성이거나 깨끗한 밀봉 환경이 필요한 응용 분야에 자주 사용됩니다.

가스 윤활 씰의 압력-온도 등급은 상당히 높을 수 있습니다. 이 제품은 최대 50bar의 압력과 -50°C~300°C 범위의 온도를 처리할 수 있습니다. 그러나 이러한 씰에는 가스 압력과 흐름을 유지하기 위해 안정적인 가스 공급원과 적절한 제어 시스템이 필요합니다.

압력에 영향을 미치는 요인 - 온도 등급

씰의 압력, 즉 온도 등급에 영향을 미칠 수 있는 몇 가지 요소가 있습니다. 씰에 사용되는 재료는 가장 중요한 요소 중 하나입니다. 재료마다 경도, 내화학성, 열전도율 등의 특성이 다릅니다. 예를 들어, 니트릴 고무와 같은 탄성중합체로 만든 씰은 세라믹이나 금속으로 만든 씰에 비해 온도 등급이 더 낮습니다.

씰의 디자인도 중요한 역할을 합니다. 씰 면 사이의 접촉 면적이 더 넓은 씰은 일반적으로 더 높은 압력을 처리할 수 있습니다. 씰 표면을 함께 고정하는 데 사용되는 스프링 유형이나 기타 수단도 다양한 압력 및 온도 조건에서 씰 성능에 영향을 미칠 수 있습니다.

교반기 속도, 공정 유체의 점도, 연마 입자의 존재 등의 작동 조건도 씰의 압력-온도 등급에 영향을 줄 수 있습니다. 예를 들어, 고속 교반기는 더 많은 열을 발생시킬 수 있으며, 이로 인해 추가 열을 처리하도록 설계되지 않은 경우 씰의 수명이 단축될 수 있습니다.

올바른 씰 선택

교반기용 씰을 선택할 때 적용 분야의 압력 및 온도 조건을 고려하는 것이 중요합니다. 또한 공정 유체의 유형, 필요한 누출 제어 수준 및 예산에 대해서도 생각해야 합니다.

어떤 유형의 씰이 귀하에게 적합한지 확신할 수 없다면 주저하지 말고저희에게 연락주세요. 당사의 전문가 팀은 귀하의 응용 분야를 분석하고 귀하의 특정 요구 사항에 따라 최상의 씰 유형을 추천하는 데 도움을 드릴 수 있습니다.

결론적으로, 교반기의 안정적인 작동을 보장하려면 다양한 씰 유형의 압력-온도 등급을 이해하는 것이 중요합니다. 귀하의 응용 분야에 적합한 씰을 선택하면 누출을 방지하고 가동 중지 시간을 줄이며 장기적으로 비용을 절약할 수 있습니다.

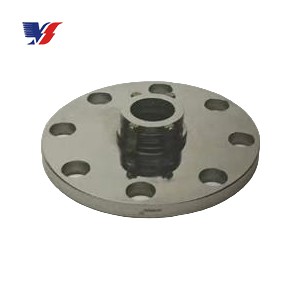

우리에 대해 더 자세히 알고 싶다면교반기의 기계적 밀봉또는 당사 씰의 압력(온도 등급)에 대해 궁금한 점이 있으면 언제든지 문의해 주세요. 우리는 항상 귀하의 비즈니스에 가장 적합한 선택을 할 수 있도록 도와드립니다.

참고자료

• John Neale의 "밀봉 기술 핸드북"
• AW Lebeck의 "기계식 씰: 원리 및 응용"
